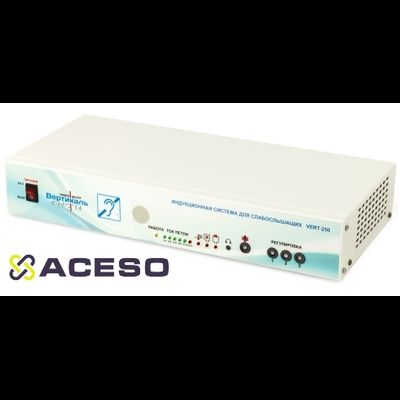

Индукционная стационарная петля VERT-250 (до 250 кв.м)

Стационарная индукционная система VERT-250 предназначена для применения в больших помещениях до 250 кв.м. усиливая восприятие информации людьми с нарушениями по слуху (использующих слуховые аппараты) в ограниченном пространстве и при большом скоплении людей, а также наличии посторонних звуков или преграды между собеседниками.

Функционально система должна обеспечивать передачу голосовых сообщений (живой звук или audio трансляция) на слуховой аппарат установленный в режиме «Т»(телекатушки) подавляя фоновый шум в помещениях площадью от 125м.кв. до 250м.кв. в зависимости от их конфигурации.

Изделие должно обеспечить возможность подключения микрофона, линейного источника звука, различных систем тревоги к трём независимым аудиовыходам каждый из которых должен иметь индивидуальную регулировку уровня мощности перед отправкой на индукционный контур. А также обеспечивать возможность микширования сигналов в 1 общий, и посылать на индукционный контур.

Описание

Устройство предназначено для оборудования помещений с целью обеспечения доступного восприятия голосовых сообщений по средствам индукционной катушки слухового аппарата в режим «Т». Представляет собой изделие, выполненное в цельнометаллическом корпусе с порошковой покраской, которое имеет 3 универсальных аудио входа, предназначенные для подключения микрофона, либо для передачи внешнего линейного аудио сигнала на индукционный контур. Так же устройство оборудовано линейным выходом для подключения внешнего звукового усилителя.

Устройство должно обеспечивать контроль и индикацию питания и работы, индикацию уровня сигнала/тока петли, а также 3 режима аварийной работы системы.

Наличие в системе фантомного питания, должно обеспечивать возможность подключения широкой линейки микрофонов.

Система конструктивно состоит из блока усилителя звукового сигнала и индукционного контура. В виду установки индукционной системы в местах общественного пользования блок-усилитель выполнен в антивандальном цельнометаллическом корпусе из конструкционной стали маркой не ниже Ст3 с толщиной стенки 1мм. Для обеспечения антикоррозионных условий и эстетического вида окрашен порошково-полимерной краской белого цвета.

Задняя панель устройства оборудована:

- разъёмом, обеспечивающим подключение питания в 220V,

-разъёмом, обеспечивающим подключение индукционного контура,

- контактом гальванической связи для контроля рабочего состояния индукционной системы по средствам подключения внешнего устройства,

- дополнительным не регулируемым RCA входом для подключения линейного источника звука,

- дополнительным не регулируемым RCA выход для подключения усилителя звука,

- XLR разъёмом (линейным выходом) для подключения внешнего усилителя звука с возможностью подключения профессиональной аппаратуры,

- DIP-переключателями в количестве 6 штук для обеспечения настройки режимов работы каждого входа (вкл/выкл фантомного питания, переключение с линейного сигнала на микрофон),

- универсальным аудио входом 1, который должен обеспечивать подключение микрофона или источника линейного сигнала,

- универсальным аудио входом 2, который должен обеспечивать подключение микрофона или источника линейного сигнала,

- аудио входом 3, который должен обеспечивать подключение различных систем тревоги, (пожарные сигнализации, системы оповещения в чрезвычайных ситуациях или охранные системы), которые так же могут посылать сигналы на индукционный контур.

Все входы должны принимать моносигналы как балансные, так и небалансные, должны иметь независимую регулировку уровня громкости и возможность подключения микрофонов с фантомным питанием.

Все 3 входа должны обеспечивать возможность микшировать сигналы в 1 общий, и посылать на индукционный контур в виде мощного электромагнитного поля звуковой частоты.

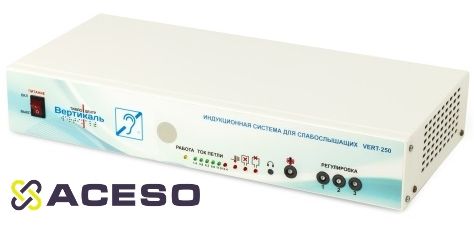

Передняя панель устройства оборудована:

- тумблером, обеспечивающим вкл/выкл индукционной системы,

- светодиодом жёлтого свечения, который должен идентифицировать подключение питания и рабочий режим устройства,

- пятью светодиодами зелёного свечения и одним светодиодом красного свечения, которые должны обеспечивать индикацию уровня мощности (тока) в контуре. При равномерном аудио сигнале должны активно загораться первые 2 светодиода (3,8 А), допускаются кратковременные вспышки 3 и 4 светодиодов (8,6 А), в случае загорания 5 и 6 светодиода уровень сигнала нужно уменьшить.

- аварийными светодиодами красного свечения, обеспечивающими индикацию перегрева устройства, перегрузки, обрыва контура,

- разъёмом, обеспечивающим подключение наушников,

-потенциометром коррекции металлопотерь общего сигнала,

- тремя потенциометрами которые должны обеспечивать регулировку уровня сигнала по каждому аудиовходу.

С целью обеспечения ровного и сильного электромагнитного поля индукционный контур выполнен из кабеля сечением 2,5мм.кв. и 6мм.кв. Сопротивление контура 1 Ом и 2 Ом. Ток контура при сопротивлении 1Ом 14 А(пиковое). Напряжение контура при сопротивлении 1 Ом 41В (пиковое). Частотный диапазон от 50 Гц до 7кГц.

В виду ограниченного пространства при установке размеры блока усилителя звукового сигнала не должны превышать 403мм по длине, 180мм по ширине, 67мм по высоте.

Комплектация

Блок-усилитель VERT-250 ……………………………………... 1 шт.

Микрофон ………………………………………………………………. 1 шт.
Кабель питания ………………………………………………………. 1шт.

Кабель индукционного контура (88м) …………………….1шт.
Разъем индукционного контура …………………………….. 1 шт.
Разъем XLR ………………………………………………………………. 3 шт.
Паспорт ……………………………………………………………………. 1 шт.
Пиктограммы доступности ……………………………………… 2 шт.
Упаковка ………………………………………………………………….. 1 шт.
