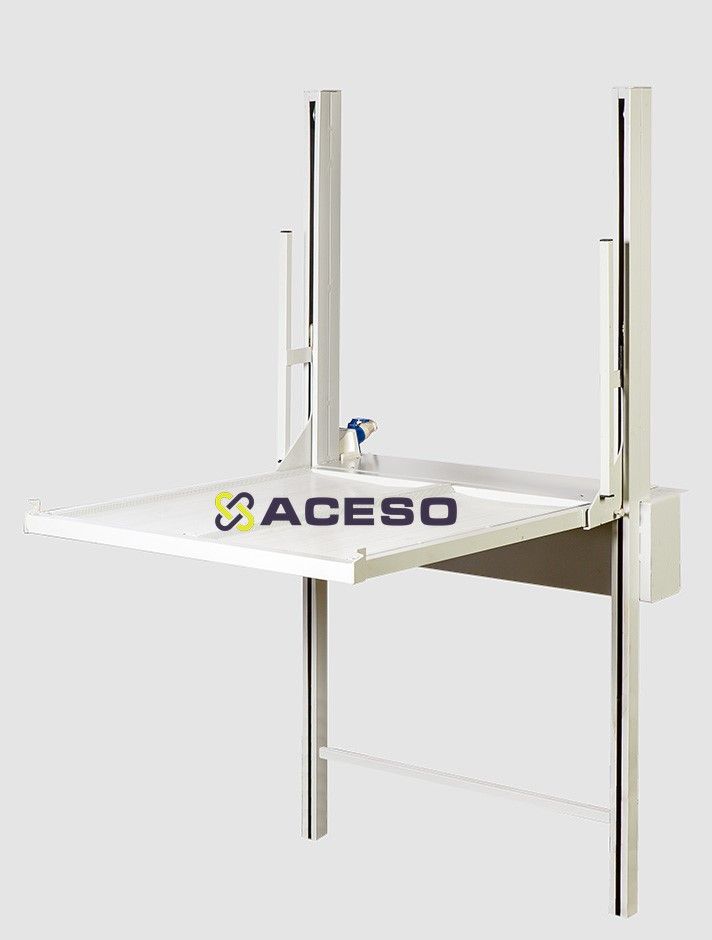

Вертикальный подъемник ПМ-01 для инвалидов по ТУ

Подъемник ПМ-01 – устройство, предназначенное для оборудования входа в различные типы жилых и общественных зданий.

Механизм ПМ-01 отличается простой конструкцией, надежностью и несложен в эксплуатации. Он состоит из платформы площадью 1,03х1,04 м, где без труда помещается инвалидное кресло с пассажиром, и устройства, обеспечивающего подъем платформы. Вне использования платформа принимает вертикальное положение. Согласование факта монтажа данного оборудования с соответствующими контролирующими организациями не требуется.

Описание

Технические характеристики

Грузоподъемность, кг, не более 250
Скорость подъема, м/мин, не более 9
Высота подъема, м, не более 2
Высота подъема минимальная, м, не менее 0,15
Габаритные размеры площадки, мм, не более 1030 x 1200 / 1030 x 1040
Ширина подъемника, мм, не более 1100
Тип используемого привода Электрический тросовый
Рабочее напряжение и частота питающей сети ~220 В 50 Гц
Потребляемая мощность, Вт, не более 1020
Степень защиты от проникновения пыли и воды IP54
Вид климатического исполнения по ГОСТ 15150 У1, У1.1
Класс защиты от поражения электрическим током 1
Режим работы (работа / пауза), мин 2/8
Рабочий диапазон температур, °C от -35 до +50
Способ крепления подъемника Анкерное к стене и основанию,
либо сварное к металлоконструкциям
Масса подъемника, кг 80
Уровень акустического шума, дБ, не менее 75

Окраска изделия светло-серая, что позволяет вписать его в любой дизайн здания. Монтируется данное оборудование, по необходимости, с внешней стороны здания или внутри. Изготавливается с учетом обеспечения антивандальных характеристик. Управление раскрытием и движением платформы осуществляется посредством кнопочного пульта.

Монтаж
1. Определить место для монтажа подъемного механизма и обеспечить подведение к
нему электрического питания напряжением 220В и контура заземления. Подводку линии
питания должен выполнять квалифицированный электрик.
2. Перед установкой подъемника убедиться в целостности и прочности фундамента
(либо монтажных поверхностей).
3. Перед установкой проверить комплектность и состояние всех частей подъемника.
4. Подъемный механизм устанавливать на ровную площадку.
После предварительной сборки необходимо привести в движение подъемную площадку
и убедиться в плавном ходе.
5. Несколько раз произвести подъем и опускание платформы без груза для проверки
исправности переключателей и регулировки работы всех механизмов.
6. Отсутствие отклонений в работе подъемника при его проверке подтверждает его
готовность к эксплуатации.

Монтаж осуществлять на стальные конструкции, либо бетонные основания, при помощи
анкерных болтов/сварки.
Крепление необходимо выполнять с учетом прилагаемых нагрузок.
Основание заполнить монтажной пеной либо бетонным раствором.
