Система управления для автоматического открывания дверей М-209

Панель русифицированная с голосовым сопровождением для открывателей дверей для санитарных комнат и душевых и блок управления (в комплекте 2 панели - для размещения внутри и снаружи помещения). Панель обладает возможностью "открыть" и "закрыть" дверь посредством нажатия на соответствующую кнопку, возможностью запереть дверь изнутри помещения, а также индикацией "занято/свободно". Все действия с панелью (двери открываются, двери закрываются), все текущие состояния помещения (занято/свободно) озвучиваются на русском языке при нажатии на кнопки управления.

Описание

Система (пульт) управления для автоматического открывания дверей М-209 работает в комплексе с автоматическим открывателем дверей ОДА-01КР и предназначена для облегчения доступа маломобильных лиц в санитарную комнату или другое помещение. М-209 обеспечивает передачу управляющих сигналов на автоматический открыватель двери.

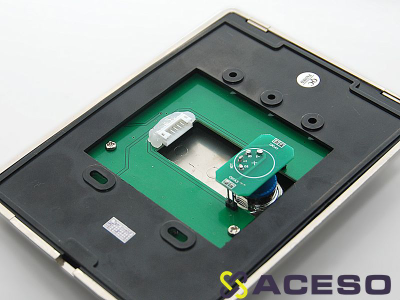

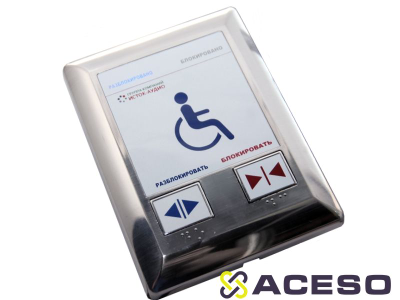

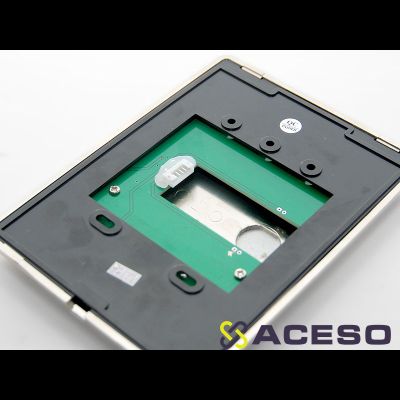

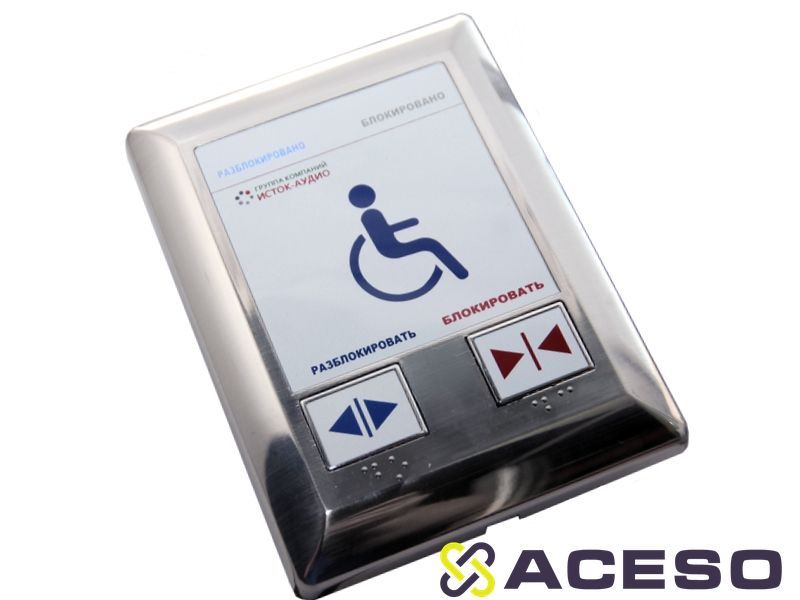

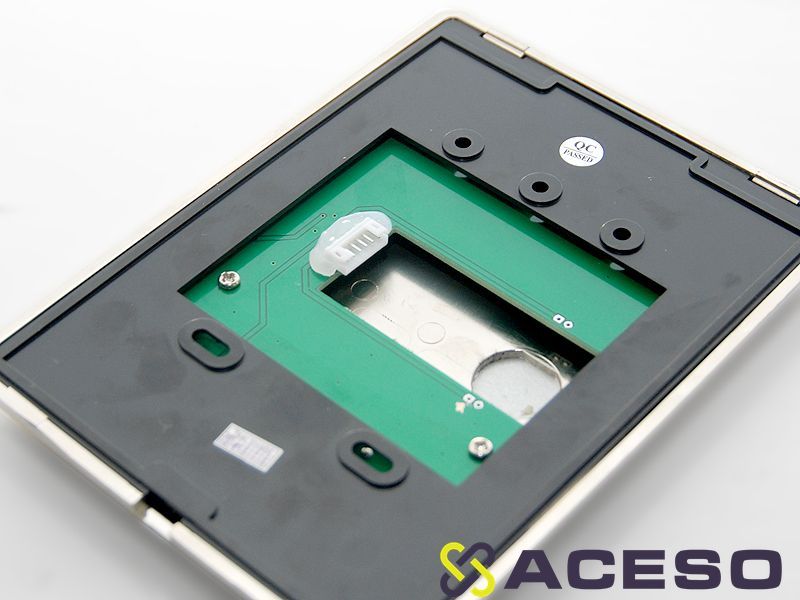

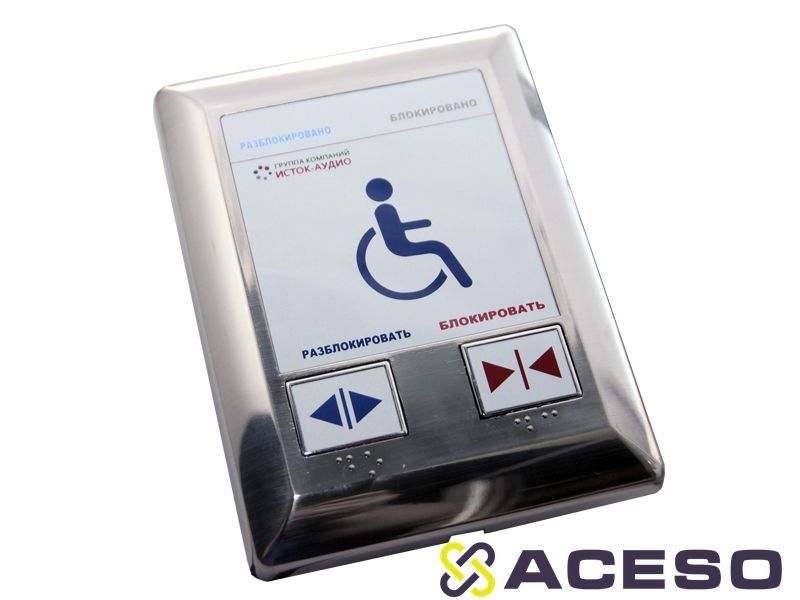

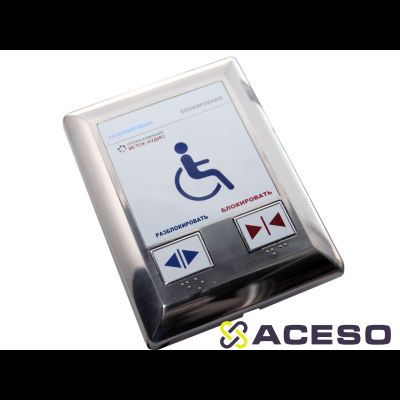

Система (пульт) управления представляет собой 2 панели, которые монтируются в стену с обеих сторон двери. На панелях расположены специальные кнопки для управления процессами открывания и закрывания дверей, а также ее блокировки.
В комплексе с автоматическим открывателем система М-209 позволяет представителю МГН (колясочнику) открыть дверь санитарной комнаты, закрыть дверь, заблокировать дверь изнутри.
Для слабовидящих и незрячих посетителей в системе предусмотрено дублирование пиктограмм на кнопках открывания и закрывания международными символами по системе Брайля. Также действия происходящие при нажатии кнопок, дублируются голосовыми сообщениями: «Дверь открывается», «Дверь закрывается», «Занято».
Для слабослышащих посетителей предусмотрена светодиодная подсветка активного состояния системы: снаружи – «СВОБОДНО», «ЗАНЯТО», изнутри – «ЗАБЛОКИРОВАНО», «РАЗБЛОКИРОВАНО».

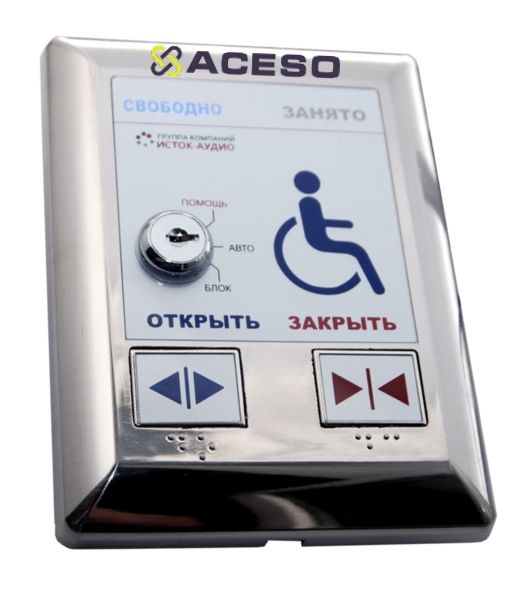

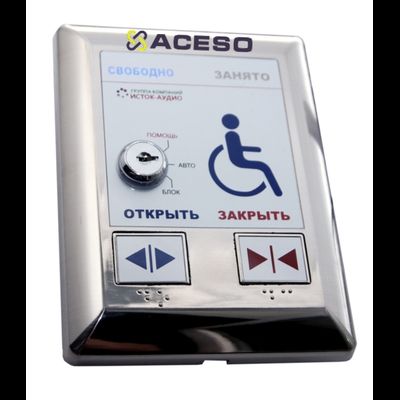

На наружной панели располагается переключатель режимов работы системы: «ПОМОЩЬ», «АВТО», «БЛОК».
Нормальное положение переключателя - режим «АВТО». В этом положении посетитель может осуществлять вход и выход.
Режим «ПОМОЩЬ» предназначен для экстренного открывания двери снаружи в случае поступлении из санитарной комнаты сигнала системы вызова помощника, либо в случае понимания персоналом организации необходимости оказания помощи посетителю.

Технические характеристики:

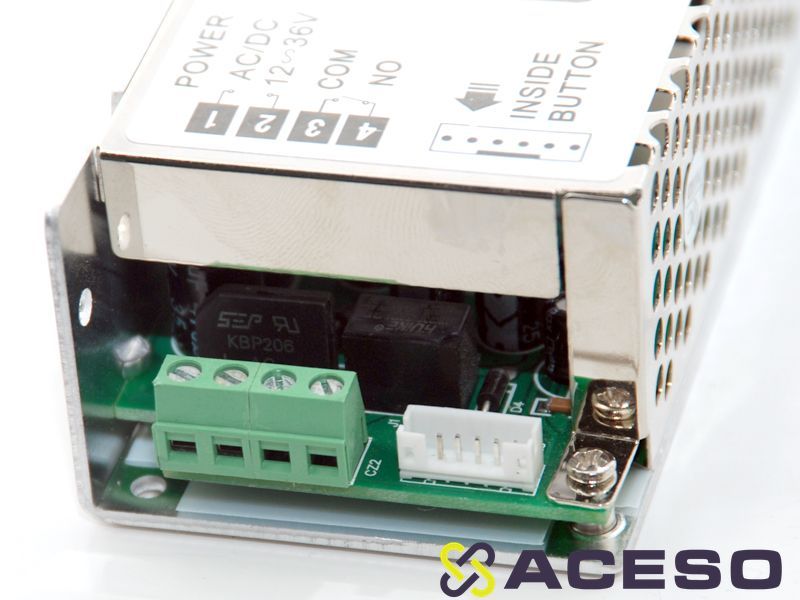

Напряжение питания: 12 – 36В (AC/DC), разъем винтовая клемма;
Оповещение: Голосовое оповещение и световая индикация;
Голосовое оповещение: Динамик 1Вт, 8 Ом;
Громкость оповещения: Плавная регулировка;
Световая индикация: Светодиоды подсветки надписей;
Соединительный кабель Внутренней панели: разъем 6PIN, длина 6м;
Соединительный кабель Внешней панели: разъем 7PIN, длина 6м;
Выходной контакт на открыватель: Нормально разомкнутый контакт, разъем винтовая клемма;
Выходной контакт на электрический замок: Нормально разомкнутый контакт, разъем винтовая клемма;

В режиме «БЛОК» входная и выходная панели не могут быть активированы, дверь закрыта. Режим можно применять в конце рабочего дня, для обеспечения безопасности посетителей в отсутствие ответственного персонала.

Габариты и масса в упаковке: 250 х 175 х 46 (мм); 0,875 кг

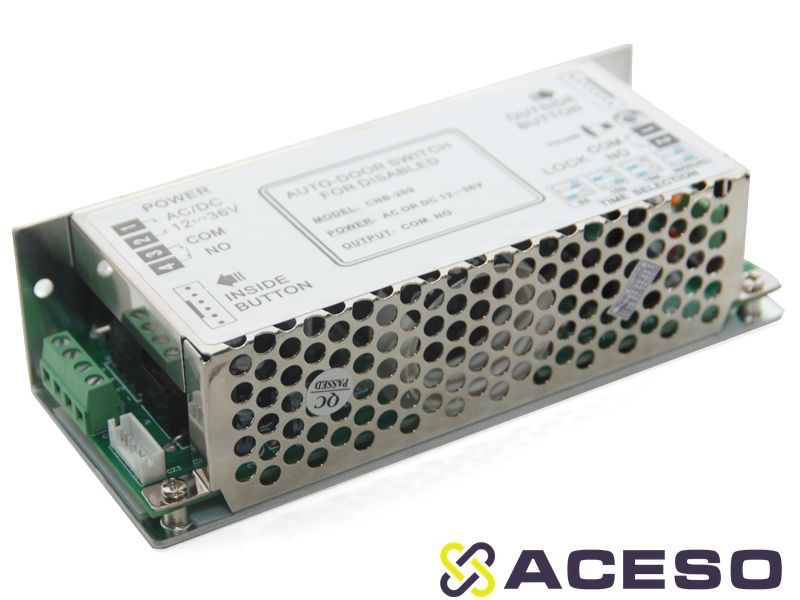

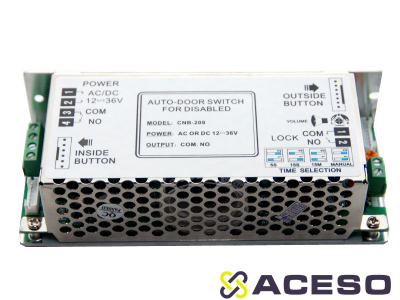

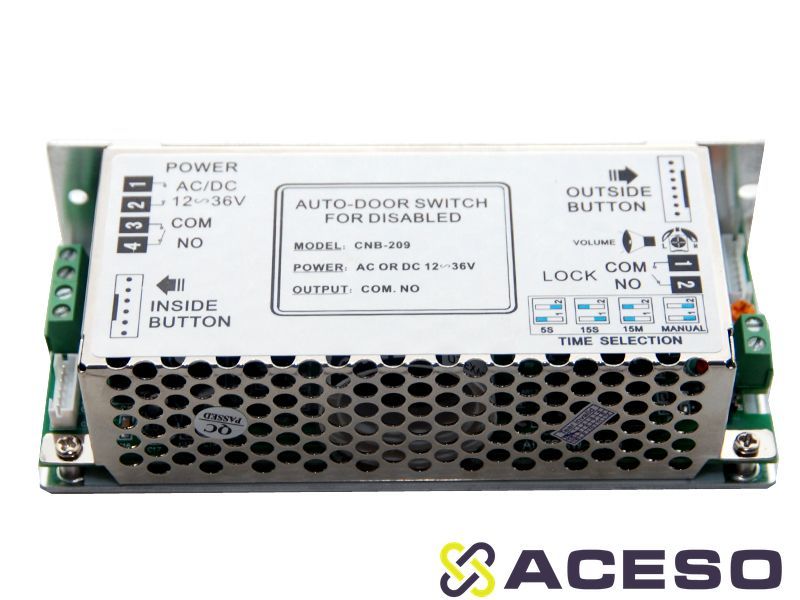

контроллер: 142(Д)x58(Г)x40(В), мм; 0,17 кг
панель внутр: 160(Д)x120(Г)x40(В), мм; 0,145 кг;
панель наруж: 160(Д)x120(Г)x40(В), мм; 0,175 кг;
кабель 7P, 6Р: 6 м; 0,125 кг
Документы

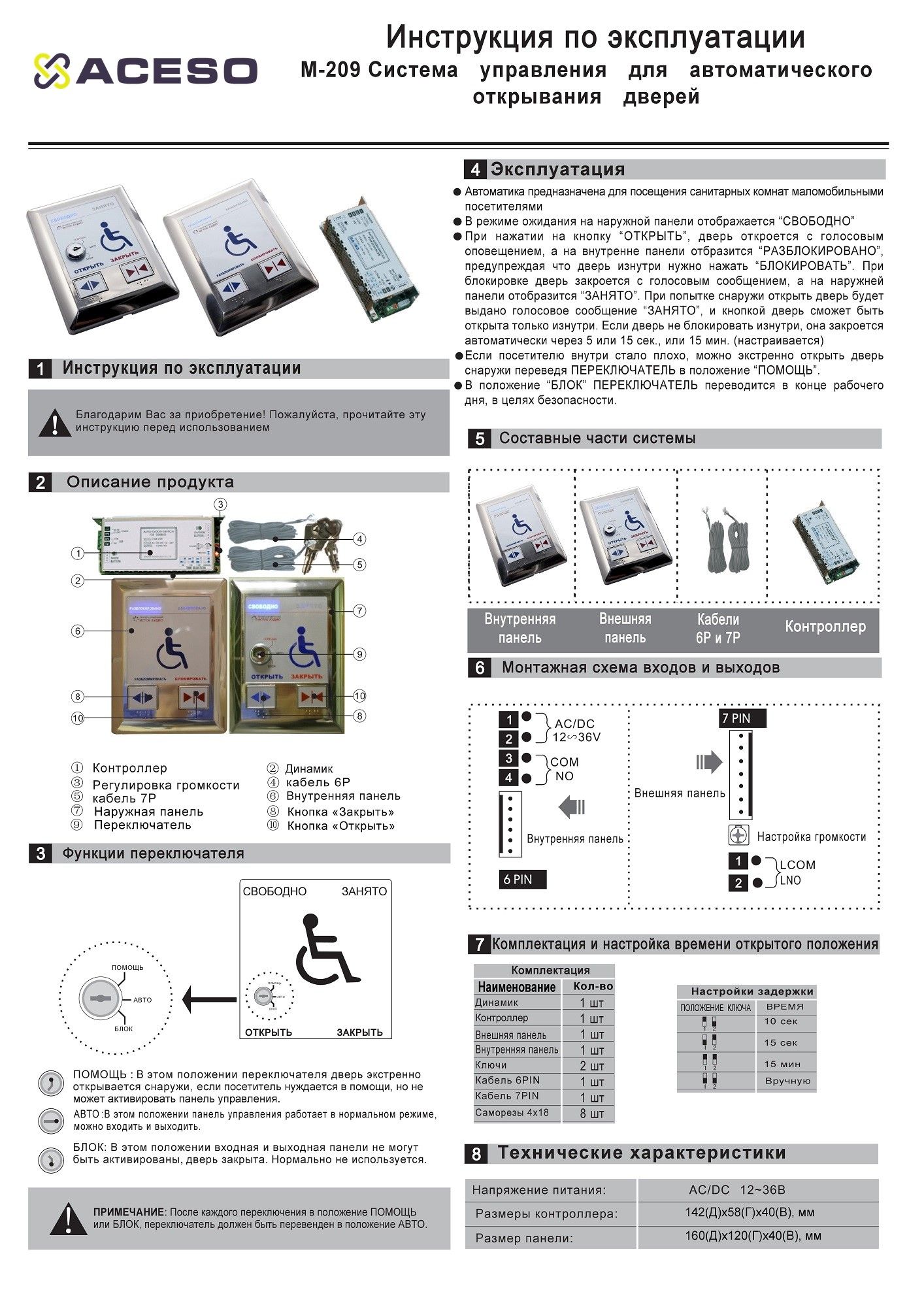

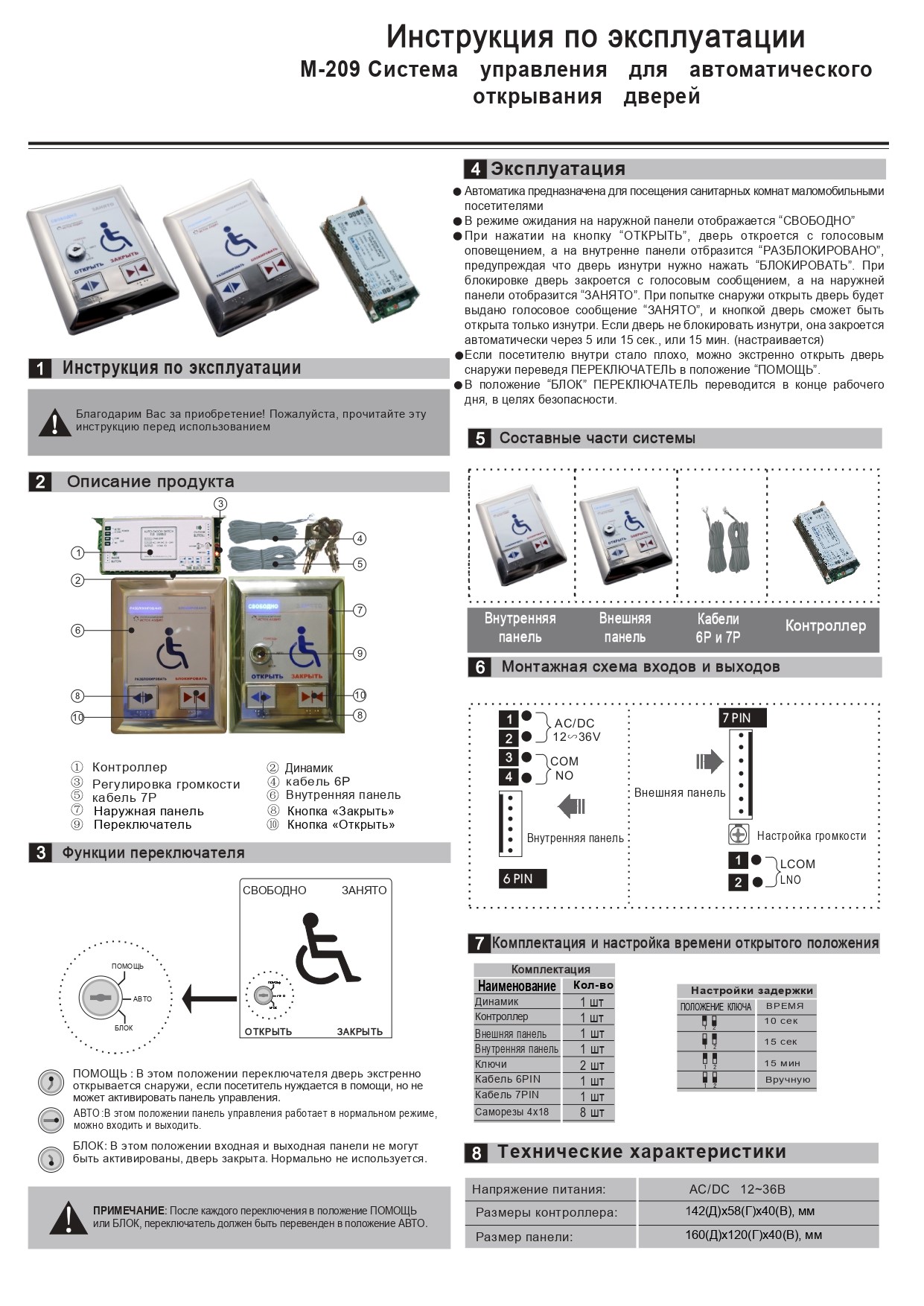

M-209 РУКОВОДСТВО_page-0001.jpg
