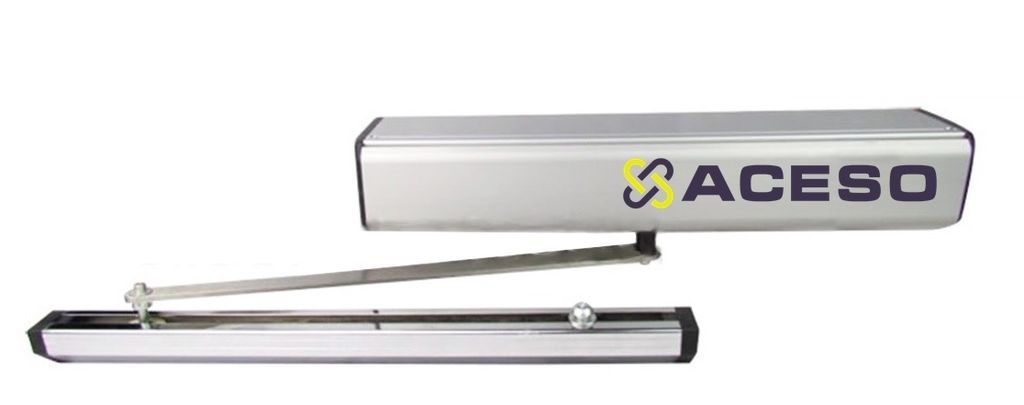

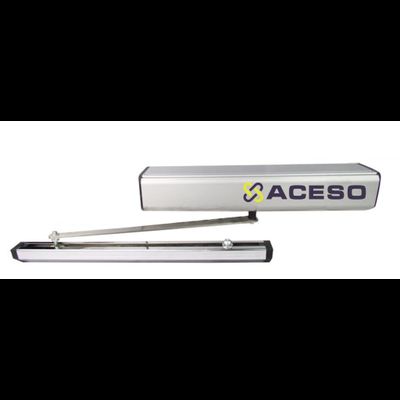

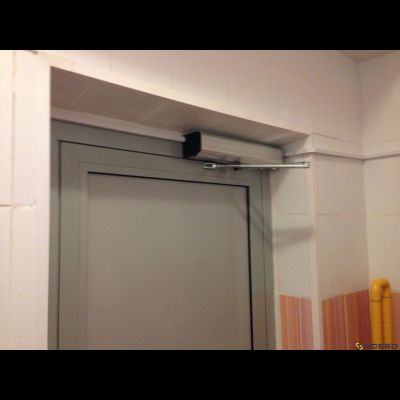

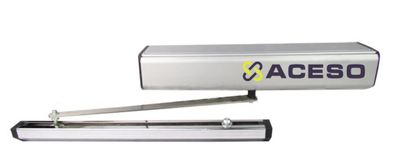

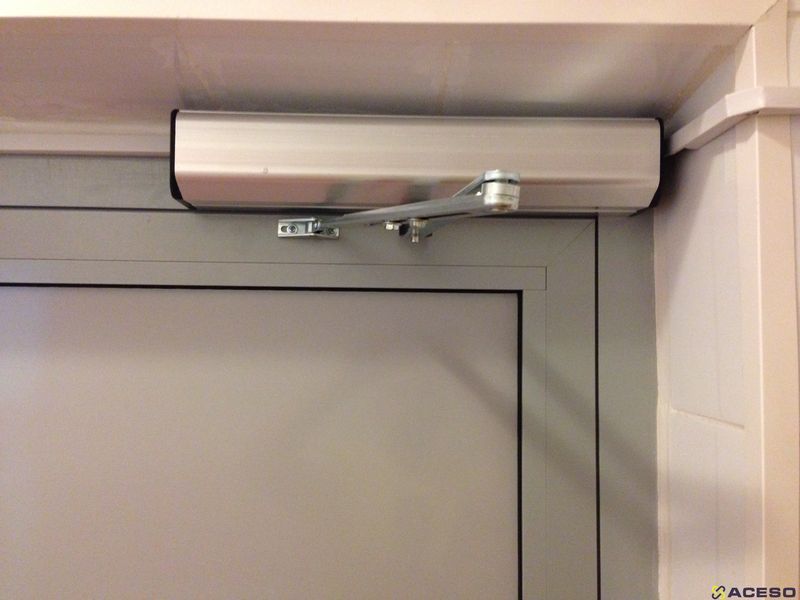

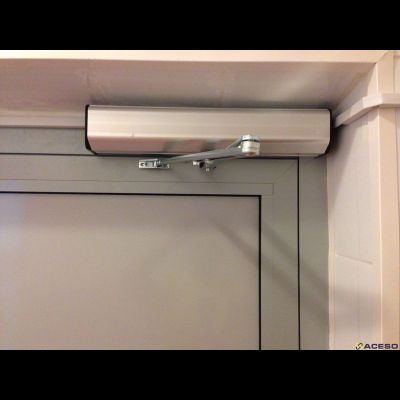

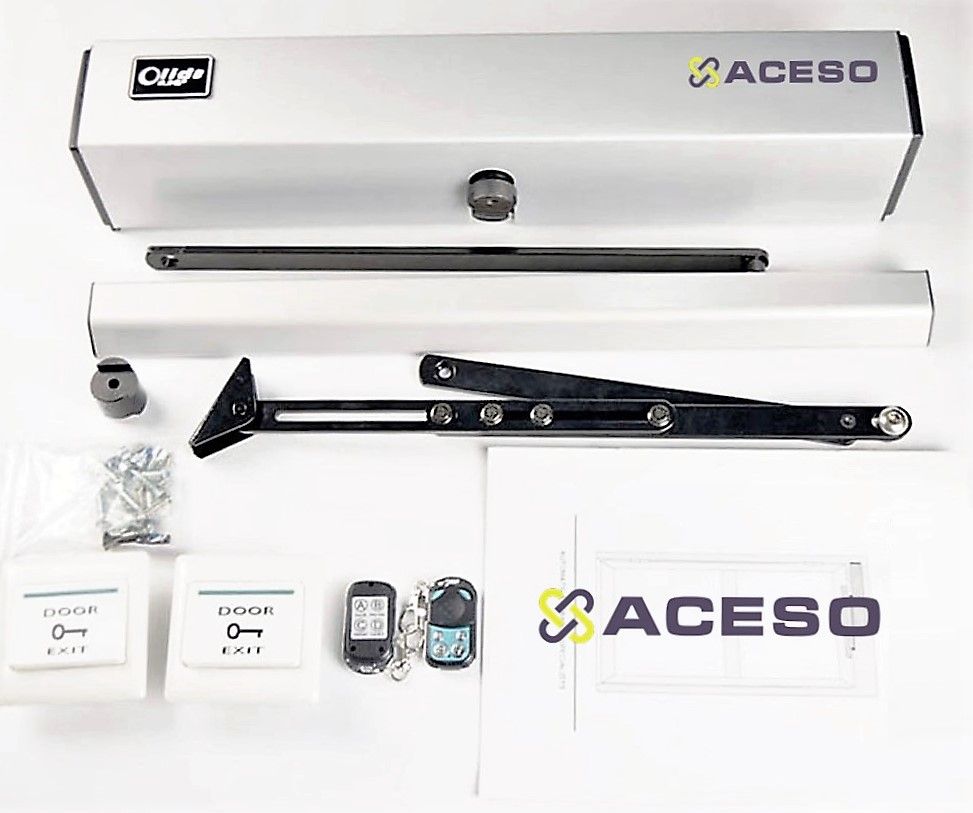

Устройство для автоматического открывания двери ОДА-01КР (открывает двери весом до 100 кг)

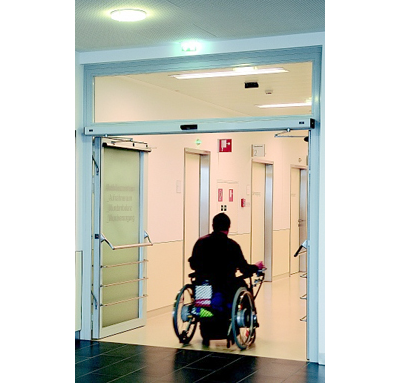

Устройство для автоматического открывания двери ОДА-01КР (далее – устройство) входит в состав оборудования входных групп для беспрепятственного доступа маломобильных групп населения.
Данное устройство предназначено для автоматического открывания распашных дверей при подаче управляющего сигнала с датчика движения или кнопки открывания.

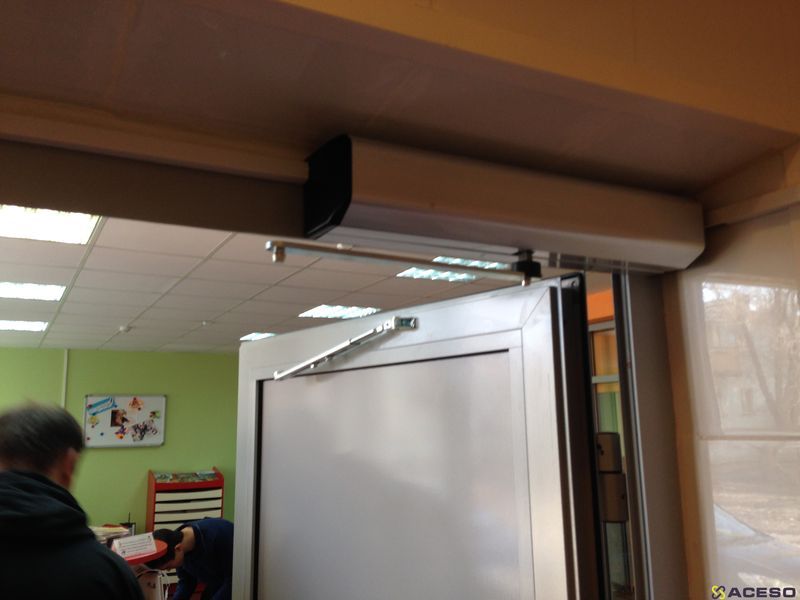

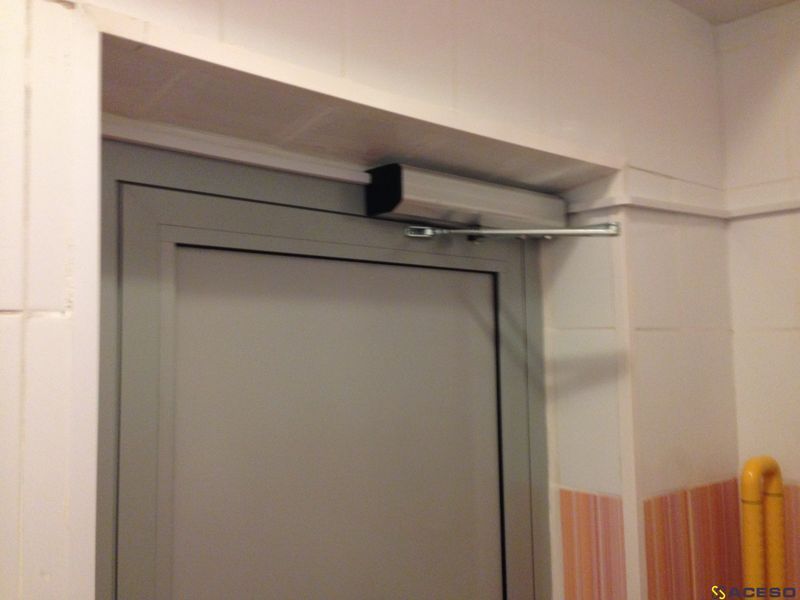

Открыватель можно использовать для распашных дверей как с правым открыванием, так и с левым. Также может он может быть смонтирован как со стороны помещения, так и с обратной стороны.

Описание
Вариант выбора типа открывания
- Подсоединив как элемент активации устройство индивидуального доступа (кардридер, магнитный считыватель, считыватель отпечатка пальца и т.д.), можно получить систему с индивидуальным доступом.
- Подсоединив домофон или видеофон, можно получить систему адресного удалённого открывания.

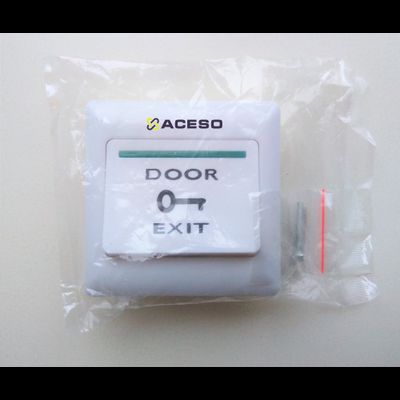

- Подсоединение проводной кнопки и расположение её рядом с дверью позволит легко открывать дверь самостоятельно, или даст возможность персоналу дистанционного открывания двери.
- Автоматическое открывание двери в случае активации сигналом пожарной сигнализации.
- Автоматическое закрывание двери при активации сигналом от охранной сигнализации.
- Одновременное использование 2-х открывателей позволяет автоматизировать открывание двустворчатых дверей.
Технические возможности
1. Технология самообучения.
2. Режим «Push and go» (нажми и иди) - при легком толчке створки двери, устройство автоматически открывает или закрывает дверь.
3. Режим «Автореверс» - если в момент открывания или закрывания створка натолкнётся на препятствие, то дверь немедленно изменит направление движения на обратное, обеспечивая безопасный проход через дверь.
4. Высокая надежность: более 2 миллионов рабочих циклов.
5. Автоматическая защита от перегрузки.
6. Интеллектуальная система управления с регулируемыми параметрами.
7. Бесщеточный двигатель и червячный редуктор обеспечивают низкое энергопотребление, высокую производительность, большой крутящий момент и низкий уровень шума

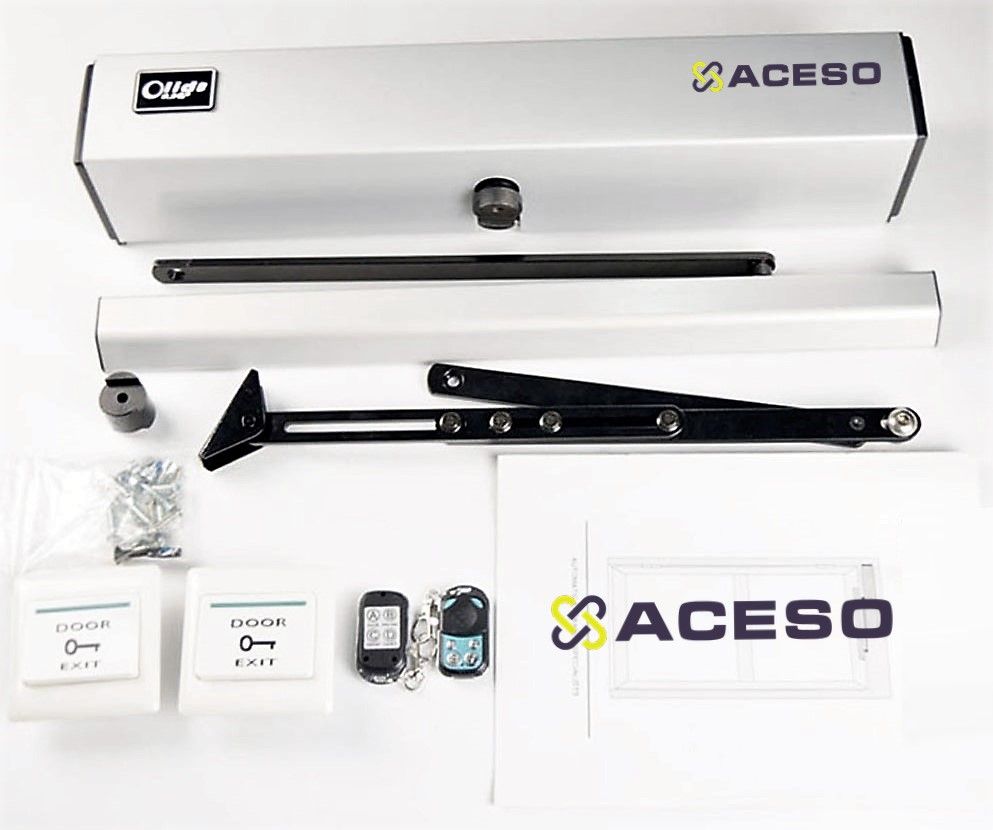

7. Несколько опциональных вариантов активации открывателя:
-пульт дистанционного управления;
-датчик движения;

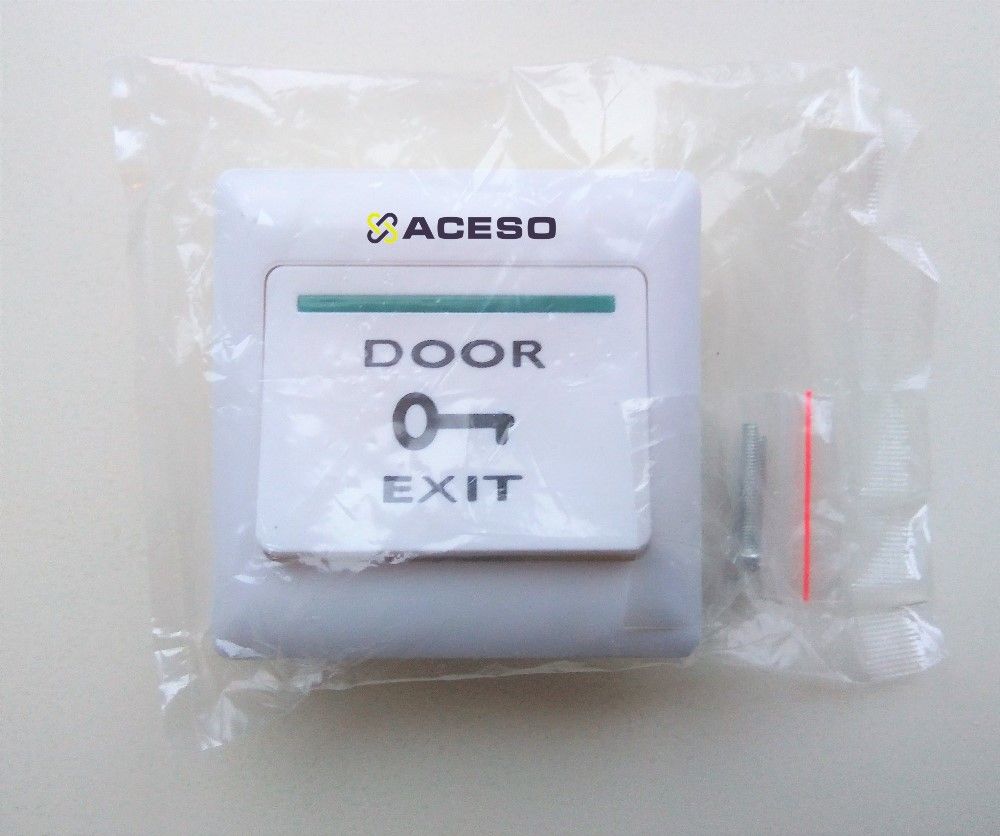

-проводная кнопка.

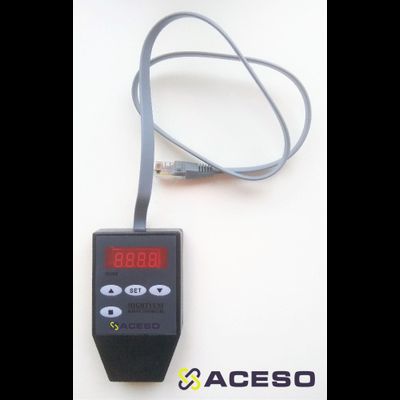

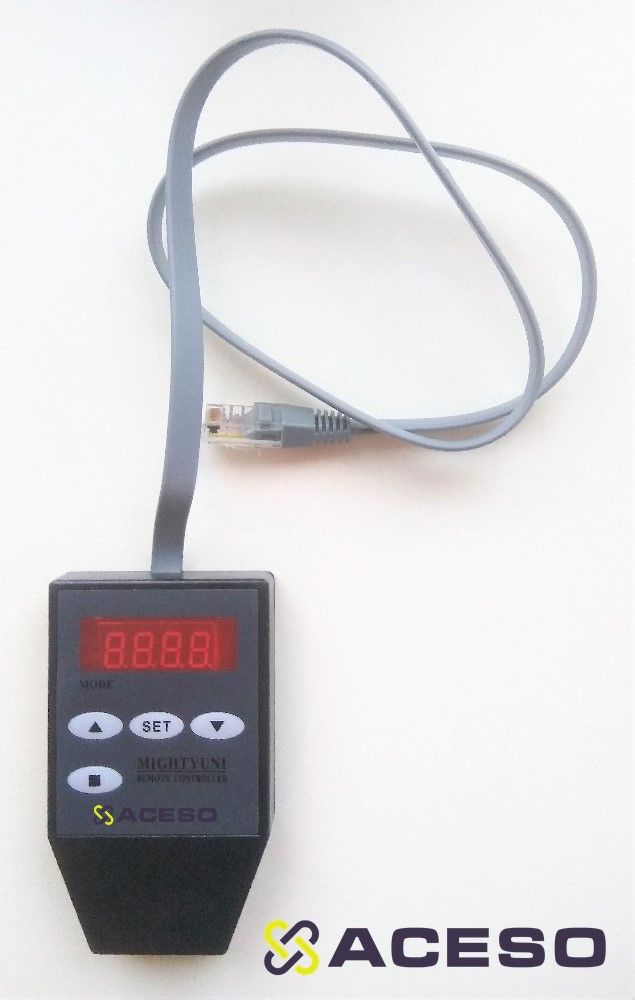

8. При помощи настроечной панели можно отрегулировать основные параметры открывателя

Процесс открывания
При активации сигналом с периферийного устройства (кнопки, датчика движения и т.д) происходят следующие этапы открывания:
Разблокировка → Открывание → Буферное замедление и остановка → Задержка в открытом положении → Закрывание → Буферное замедление и остановка → Блокировка

Светодиодная индикация
Свечение красного светодиода – Питание подано
Свечение зелёного светодиода – Рабочее состояние

Характеристики:
Напряжение питания 220 (+10% -15%) В , 50 Гц
Мощность двигателя, Вт., 45
Тип открываемой двери однопольная
Ширина открываемой двери, мм. 500÷1200
Вес открываемой двери, кг., 100
Угол открывания, градусов 70÷150
Напряжение питания для внешних устройств (постоянный ток), В, 12 или 24
Габаритные размеры (ДхВхГ), мм., 427х110х85
Вес, кг., 5,5
Настроечная панель Наличие
Время открывания, с. 2÷8
Время закрывания,с. 2÷8
Время задержки в открытом положении, с. 0÷120
Возможность настройки направления открывания двери (лево/право) Да
Диапазон рабочих температур, ºС от -20 до +50
